M.2 e mSATA (Mini-SATA) são factores de forma compactos para unidades de estado sólido. Em eletrónica, o fator de forma refere-se às caraterísticas físicas dos dispositivos ou componentes. Assim, o M.2 e o mSATA representam as dimensões físicas das SSD. O mSATA é um fator de forma mais antigo que é raro ver atualmente. No entanto, o M.2 é a versão evoluída do mSATA.
A mudança de mSATA para M.2 ocorreu principalmente porque M.2 suportava tanto SATA como interfaces PCIe de alta velocidade. As unidades NVMe estão em conformidade com o fator de forma M.2 e utilizam as pistas PCIe para comunicar com o sistema. No entanto, a mSATA está limitada apenas à interface SATA. O principal problema da mSATA era a sua arquitetura de conceção, que se centrava apenas na SATA. Assim, quando os engenheiros aperfeiçoaram e melhoraram o formato mSATA, este substituiu os formatos mSATA e mPCIe. Curiosamente, o M.2 recebeu o seu nome devido ao seu suporte duplo para SATA e PCIe.
Já chega de falar da história e da formação destes factores de forma. Vamos discutir a diferença real entre M.2 e mSATA.
Compreender o fator de forma M.2?
O M.2 é um formato compacto utilizado por dispositivos como SSDs, placas Wi-Fi e Bluetooth, controladores RAID, etc. A adoção mais popular é com os SSD. Pode encontrar dois tipos de SSDs com o formato M.2, ou seja, M.2 SATA e M.2 PCIe NVMe. Ambos partilham as mesmas caraterísticas físicas, mas são diferentes no que respeita à interface e ao desempenho. Os SSDs M.2 SATA podem ser parecidos com um M.2 NVMe, mas são diferentes em termos de compatibilidade, preço, desempenho, latência e outras especificações. No entanto, uma vez que a M.2 representa os parâmetros físicos destas unidades, teremos de falar sobre ambas.
Fator de forma M.2 5 variações de tamanho principais, que são as seguintes
2230: 22 mm de largura, 30 mm de comprimento.
2242: 22 mm de largura, 42 mm de comprimento.
2260: 22 mm de largura, 60 mm de comprimento.
2280Tamanho: 22 mm de largura, 80 mm de comprimento (o tamanho mais comum dos SSD M.2).
22110: 22 mm de largura, 110 mm de comprimento (utilizado em SSDs de grande capacidade de armazenamento)
Tipo de SSDs M.2
Em termos de interface, podemos dividir os SSDs M.2 em dois tipos, ou seja, SATA e NVMe. Vamos começar com a M.2 SATA.
1. M.2 SATA
SSDs M.2 SATA têm o desempenho de uma unidade SATA 2,5" normal, ou seja, até 600 MB/s. Para distinguir os SSD M.2 SATA e as suas portas das unidades NVMe, as ranhuras M.2 têm duas codificações diferentes. A maioria das unidades M.2 SATA tem dois entalhes em ambos os lados dos seus conectores, denominados Chave B+M. Algumas versões mais antigas podem ter apenas o Chave B ou um entalhe no lado direito da porta M.2 SATA ou no lado esquerdo do SSD.
Os SSDs M.2 SATA ligam-se à CPU através da interface SATA que é gerida pelo chipset da motherboard. O protocolo AHCI é utilizado para gerir a transmissão, mas como o SATA não pode ser escalado após o SATA-3, o desempenho prático de leitura/escrita nunca pode ultrapassar os 600 MB/s.
Todos os SSDs M.2 SATA modernos têm ambos os entalhes, o que torna estas unidades compatíveis também com as portas M.2 NVMe. Sim, as portas M.2 NVMe suportam tanto SSDs NVMe como SATA. De facto, a maioria dos computadores modernos vêm apenas com as portas M.2 NVMe que suportam qualquer tipo de SSD M.2. Mas, como o M.2 SATA é limitado pelo seu design e interface, não pode esperar quaisquer benefícios de desempenho mesmo quando ligado a uma porta NVMe.
2. M.2 NVMe (PCIe)
No que diz respeito às vantagens de desempenho, a M.2 tem um grande contributo para permitir que as unidades NVMe de alta velocidade atinjam todo o seu potencial. O M.2 ajudou muito ao proporcionar uma enorme escalabilidade e um suporte físico e de software alargado às unidades NVMe. SSDs M.2 NVMe utilizam a interface PCIe para interagir diretamente com a CPU. Geralmente, os SSDs necessitam de 4 pistas PCIe da mesma geração para oferecer o seu melhor desempenho. Uma vez que estas pistas podem ser encaminhadas através das portas M.2 juntamente com os conectores PCIe tradicionais, os SSD NVMe têm um formato pequeno para funcionar, mas com uma largura de banda muito elevada.

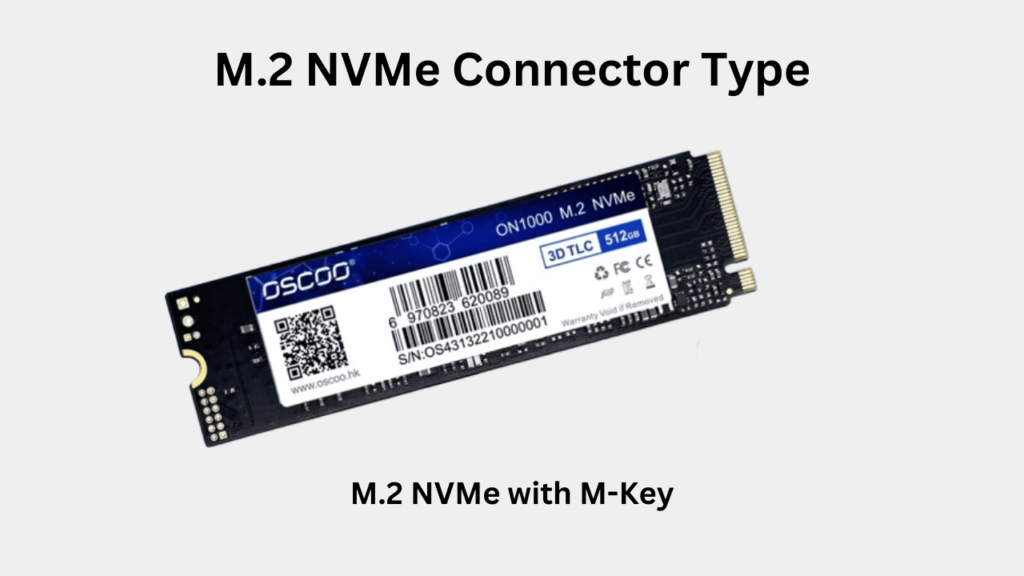

Se falarmos do conetor M.2 para SSDs NVMe, ele tem M-Key o que significa um entalhe no lado direito. A melhor coisa é que todos os SSD NVMe partilharão o mesmo tipo de conetor, o que facilita a compra dos nossos SSD. Ao nível do software, todas as unidades NVMe são compatíveis com versões anteriores e posteriores, graças à interface PCIe.

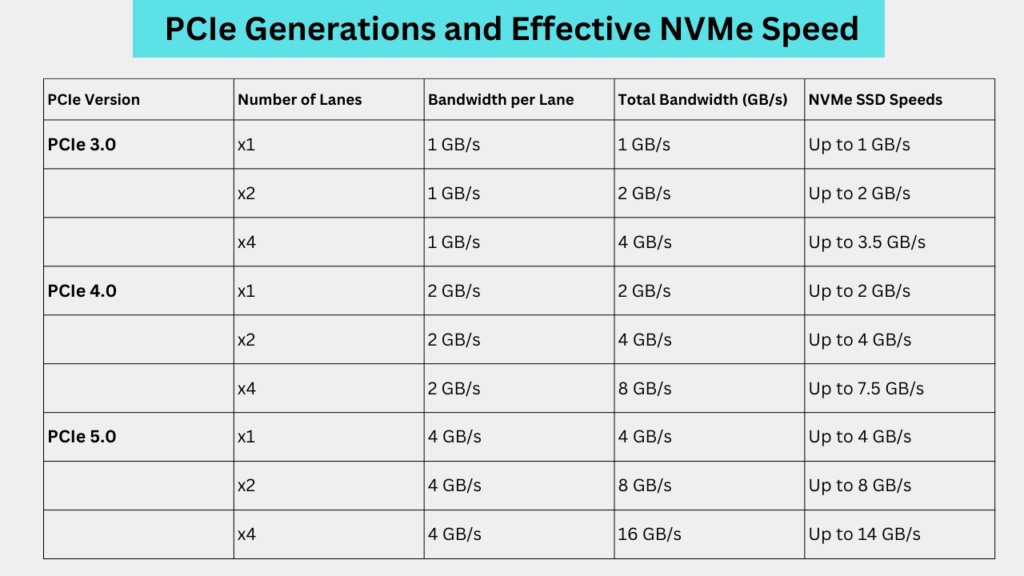

A geração mais recente e mais rápida de unidades M.2 NVMe é a PCIe 5.0. No entanto, o SSDs da geração 4.0 oferecem um bom equilíbrio entre desempenho e preço. Agora, diferentes SSDs podem oferecer velocidades diferentes, mas a largura de banda é decidida pela geração PCIe que está a ser utilizada. Eis uma tabela que explica o desempenho da SSD NVMe com base na sua interface PCIe e nas pistas atribuídas.
Vantagens do M.2 em relação ao mSATA
Uma vez que o M.2 suporta SATA e NVMe, a necessidade do fator de forma mSATA é quase absoluta. A baixa latência e a elevada largura de banda do NVMe tornam o M.2 o melhor não só para a atualidade, mas também para tecnologias futuras. O M.2 também pode ser utilizado na perfeição para placas Wi-Fi/Bluetooth em dispositivos compactos. A densidade de armazenamento pode ser enorme com a ajuda do 3D NAND. As unidades NVMe tornaram-se um novo padrão no mercado de hardware informático e a M.2 permitiu-lhes fazê-lo na perfeição.
Compreender o fator de forma mSATA?

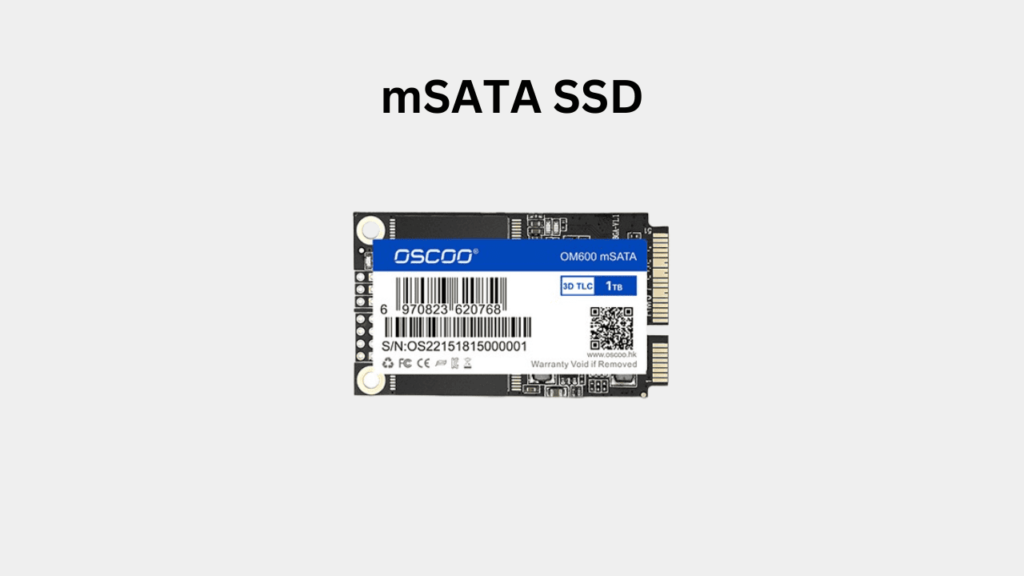

mSATA é outro fator de forma compacto baseado na interface SATA, como o nome sugere. Quando foi lançada, apresentava inúmeras vantagens em comparação com as unidades SATA tradicionais. As unidades mSATA têm um design compacto e um menor consumo de energia. Além disso, devido ao seu tamanho mais pequeno, são mais adequadas para computadores portáteis. Mas, como já referimos, o advento do formato M.2, que era muito mais compacto do que o mSATA, substituiu-o quase por completo. No entanto, ainda é possível encontrar alguns computadores portáteis e de secretária mais antigos com suporte para SSDs mSATA.
O mSATA tem apenas um tipo de conetor chamado conetor mini-PCIe. As pessoas geralmente confundem este formato com o conetor mini-PCIe padrão, mas o conetor mSATA suporta apenas a interface SATA. Embora o conetor possa parecer uma porta mini-PCIe normal, ambos são eletricamente incompatíveis. Por outras palavras, o SSD mSATA só pode ser instalado na porta mSATA. A porta mini-PCIe pode ser utilizada para instalar placas mini-PCIe, placas de rede, etc.

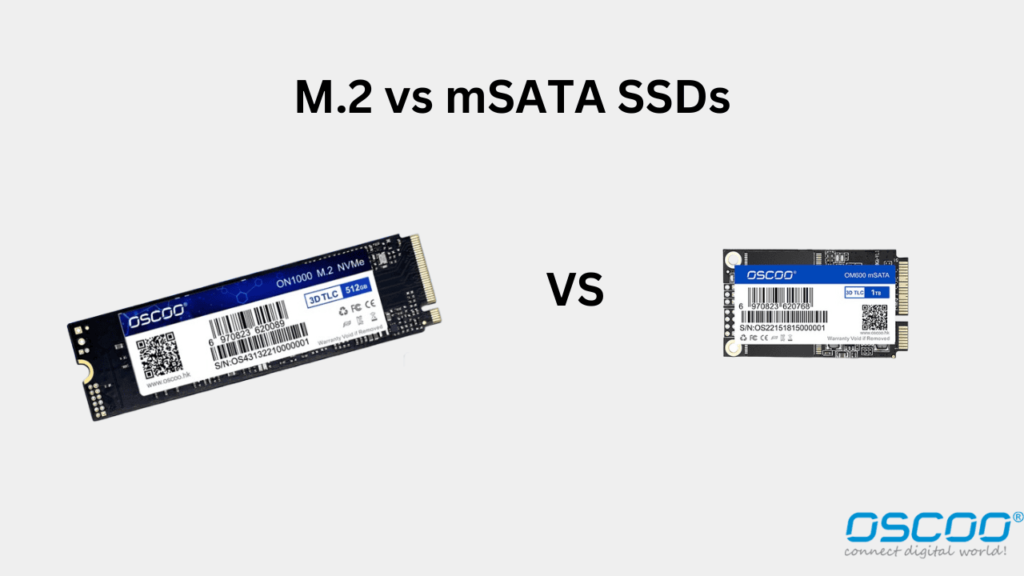

A principal diferença entre mSATA e M.2
A maior diferença é que a M.2 é versátil, escalável, compacta e mais rápida em comparação com a mSATA. A mSATA foi uma solução prática para poupar espaço e energia durante o seu tempo, mas atualmente a M.2 substituiu-a quase por completo. A mSATA estava limitada pela interface SATA, o que a tornava inadequada para os computadores modernos que exigem um elevado desempenho de leitura/escrita de dados. O desempenho que vemos atualmente só é possível com a interface PCIe. O NVMe tem as suas contribuições para o paralelismo e a redução da latência. Mas, o principal benefício que o M.2 oferece é a sua grande compatibilidade com a interface PCIe e a utilização do protocolo NVMe. Isso permite mais adaptações como os SSDs SATA que compartilham o mesmo fator de forma M.2. Mas, ainda assim, o M.2 NVMe é a aplicação mais bem-sucedida do formato M.2.
As tendências descendentes do mSATA
Ainda é possível encontrar sistemas mais antigos, especialmente computadores portáteis com portas mSATA. No entanto, a M.2 substituiu a mSATA com a sua flexibilidade. A maioria dos portáteis, computadores de secretária e ultrabooks lançados após 2015 têm geralmente portas M.2 (SATA ou NVMe). No entanto, se o seu sistema for antigo, poderá ter de comprar também um SSD mSATA. O bom é que podemos comprá-los muito facilmente a preços baratos. Pode consultar o SSD OSCOO OM600 mSATA se precisar dele para a atualização do seu sistema.
Conclusão
Podemos certamente continuar a falar do formato M.2 e das suas vantagens ou aplicações na atual indústria de hardware. Sendo um fator de forma em voga, tem sido muito elogiado devido à sua boa integração com as interfaces SATA, PCIe e NVMe. No entanto, a mSATA cumpriu a sua função de fornecer um meio de armazenamento compacto e eficiente para o sistema mais antigo. Não vai desaparecer dos mercados tão cedo e há sistemas que ainda utilizam as unidades mSATA. Tanto a M.2 como a mSATA têm as suas vantagens, mas a M.2 tem claramente muito mais para oferecer e é por isso que é o fator de forma mais popular nos SSD compactos.
